特气从气源到机台输送全流程——图文解析
在半导体芯片、光伏电池、平板显示等高科技制造领域，特种气体被誉为产业的“血液”。从储存钢瓶到工艺机台，一条看似简单的输送管道背后，是一套集安全、精密、智能于一体的复杂系统。本文将为您全景解析特气输送的全流程。
一、特气输送系统概述
特气输送系统是指将特种气体从气源端，根据工艺设备的工艺需求，通过对流量、压力等参数的控制，通过管道无二次污染、稳定地输送到工艺设备的用气点。
其基本流程可概括为：
气源 → 特气柜 → 管道传输 → VMB分配箱 → 工艺机台用气点
二、气源端：特气的“起点”
2.1 储存容器

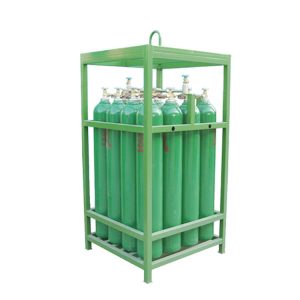

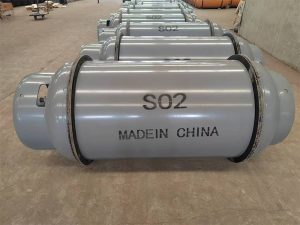

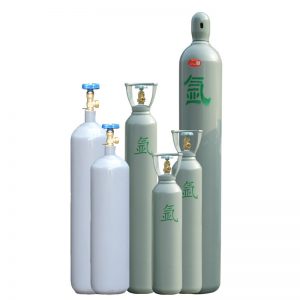

特种气体的储存方式根据用量和气体性质的不同，主要分为以下几类：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

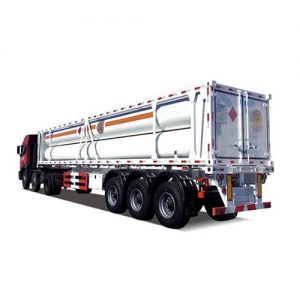

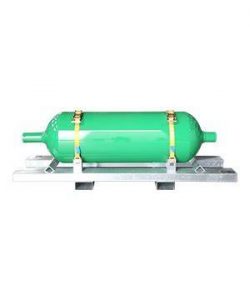

对于大规模量产的8-12英寸晶圆厂、100MW以上太阳能电池生产线，特种气体普遍采用大包装容器，这类气体被称为大宗特气（BSGS）。
2.2 储存安全要求
根据《薄膜太阳能电池工厂设计标准》GB51370-2019的规定：
自燃、易燃、腐蚀性或有毒特种气体的钢瓶必须设置在具有连续机械排风的特气柜中；
排风系统、泄漏报警、自动切断阀均应设置应急电源；
硅烷或硅烷混合物的气瓶应存放在洁净厂房建筑外的储存区内，储存区至少三面敞开；

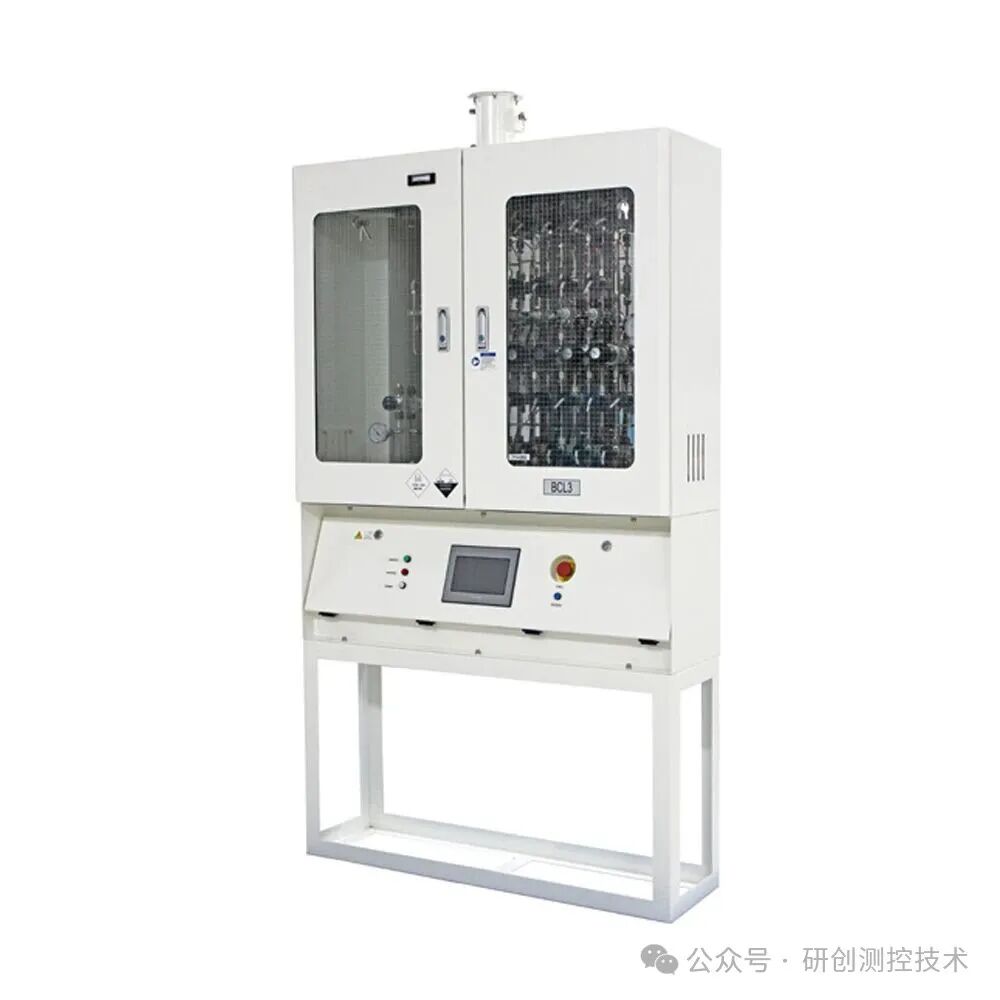

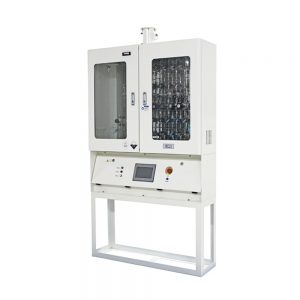

三、气柜/BSGS：特气输送的“控制中枢”
3.1 什么是BSGS？
大宗特种气体输送系统（BSGS）是专为在大型工业环境中储存和分配高纯度特种气体而设计的集成系统。与用于局部或小容量应用的小型气瓶不同，BSGS专为高吞吐量环境而设计，在这些环境中，稳定的高纯度气体供应至关重要。
3.2 BSGS的核心组件
储存容器
BSGS的核心是存储系统，可容纳大量气态或液态特种气体：
高压气瓶：储存压力范围为2,000至6,000 psig
低温储罐：用于液氮、液氦等需要低温储存的气体
纯化系统
特种气体通常需要超高纯度（99.9999%或更高）。纯化方法包括：
吸附：使用分子筛或活性炭捕获杂质
催化净化：利用催化剂与污染物反应
过滤：使用精细过滤器去除颗粒物
调压单元
根据专利技术，调压单元通常采用两级调压设计：
一级调压：将高压气体初步减压
二级调压：精确控制输出压力，满足工艺腔室要求
控制系统
PLC（可编程逻辑控制器）：根据实时数据调节气体流量和压力
HMI（人机界面）：允许操作员远程监控和调整系统参数
3.3 气柜的安全功能
现代特气柜集成了多重安全防护：
泄漏检测：多点式超声波泄漏传感器，一旦检测到微漏立即报警
紧急切断：可在毫秒级内自动切断气源
负压排风：柜体持续负压抽风，防止气体外泄
过流量保护：防止异常大流量导致的安全事故
四、管道传输：特气的“血管网络”
4.1 管道材料选择
特气管路系统普遍采用316L不锈钢电解抛光（EP）管道，关键指标包括：
表面粗糙度控制在5uin以下
阀门采用高纯调压阀、隔膜阀
连接件采用VCR接头（无死区设计）
对于CL₂等高腐蚀性气体，采用特殊处理的耐腐蚀EP管
4.2 双套管设计
对于剧毒、高反应性和自燃气体（如硅烷、三甲基铝等），必须使用双套管输送：
内管输送工艺气体
外管作为安全护套，一旦内管泄漏，气体被限制在夹层中
4.3 伴热系统
对于低蒸汽压气体（如WF₆、DCS、BCl₃、C₅F₈、ClF₃等），需要考虑：
钢瓶加热
气体面板加热
管道伴热（防止气体冷凝或结晶）
4.4 零死区设计
整个管道系统从气柜到VMB、从VMB到用气点，必须点对点连接，中间不允许有三通，以确保在气体置换时没有残留空气的死角。
五、VMB分配：特气的“交通枢纽”
5.1 什么是VMB？
VMB（Valve Manifold Box，阀门箱）是气体输送的“最后一公里”控制单元，负责将气体精确分配到每一台工艺设备。
5.2 VMB的功能特点
多点分配：一个VMB可供应多台工艺设备
独立控制：每个支路配备独立阀门
安全防护：持续负压抽风+泄漏报警
吹扫功能：支持氮气吹扫和真空辅助排空
5.3 VMB设置要求
根据《薄膜太阳能电池工厂设计标准》的规定：
特种气体分配系统设置支管或供应多台生产设备使用时，应设置阀门箱或多路阀门箱
阀门箱是易于产生泄漏的重点部位，需设置排风系统和气体泄漏检测装置
六、用气点：特气的“终点站”
6.1 终端控制
在工艺机台用气点，通常配置：
质量流量控制器（MFC）：精确控制进入反应腔的气体流量
压力调节阀：稳定供气压力
过滤器：终端过滤，确保颗粒物达标
6.2 使用点纯化
对于对纯度要求极高的工艺，可在使用点安装Point-of-use纯化器，确保气体满足应用的精确纯度要求。
七、辅助系统：特气输送的“保障体系”
7.1 吹扫系统
特种气体分配系统必须设置吹扫盘，并符合以下规定：
设置紧急切断装置
设置过流量控制装置
不相容特种气体不得共用吹扫氮气源
吹扫气源通常有两种方式：
采用常用气体输配系统，需设置防回流措施
采用专用吹扫气体钢瓶
7.2 排风系统
根据气体性质，排风系统分为：
GEX（普通排风）：镀锌铁皮风管
SEX（酸性排风）：玻璃钢风管
VEX（溶剂排风）：不锈钢风管
AEX（氨气排风）：不锈钢风管
7.3 气体侦测系统（GDS）
气体侦测系统是全厂生命安全系统的重要组成部分，要求：
精度高、反应迅速
具备自检功能
与紧急切断阀联动
7.4 尾气处理
气体经过工艺腔室反应后，会产生大量未反应完全的毒性气体和工艺副产物，必须经过尾气处理系统处理后方可排放。
处理技术包括：
燃烧水洗式：针对SiH₄、CH₄等易燃气体
等离子/电热式：针对NF₃、CF₄等全氟化合物（PFCs）
干式/湿式吸附：针对低流量、高毒性尾气
八、系统监控：特气输送的“大脑”
8.1 GMS系统
气体监控系统（GMS）通过计算机网络，实现对气体输送系统的实时监控，确保系统稳定运行。
8.2 智能联动
现代特气系统实现了前端与末端的智能联动：
当BSGS检测到钢瓶压力异常时，自动向尾气处理柜发送信号
只有当尾气处理柜处于正常运行状态时，前端气柜才被允许供气
“不处理、不供气”的互锁逻辑，杜绝废气直排风险
九、施工与验收
9.1 施工要求
特种气体管道的施工采用全自动轨道焊接，并制定严格的超高纯施工和QA/QC保证程序。
现场基本施工程序：
9.2 检测要求
系统安装完成后，需要进行：
氦检漏：确保无泄漏
水分、氧分检测：验证管道洁净度
颗粒度检测：确保颗粒物达标
气相杂质测试：验证气体纯度
十、总结
从气源钢瓶到工艺机台，特种气体的输送是一条融合了材料科学、自动控制、安全工程的多学科系统工程。
一句话总结特气输送全流程：
气源储存 → 气柜控制（BSGS） → 管道传输 → VMB分配 → 机台用气，辅以吹扫、排风、侦测、尾气处理四大保障系统，形成完整的特气输送闭环。
理解这一全流程，有助于我们更好地把握半导体等高科技制造的核心脉络——那些看不见的气体，正以最精密的方式，支撑着现代科技的每一次突破。
