（掌握核心算法及关键部件开发）机器人焊接节气装置作为焊接自动化领域的关键技术装备，其设计核心在于通过智能化闭环气体流量调控系统，在确保熔池保护效果与焊缝冶金质量的前提下，实现保护气体消耗量的精准化控制，从而达成焊接过程的成本优化与生产效能提升的双重目标。该类装置的硬件架构通常包含：高精度气体质量流量控制器（MFC）（控制精度达 ±1% FS）、宽电压适应型电源模块（确保 ±5% 电压波动下的稳定运行）、高频电流感应传感器（响应时间≤1ms）及快装式气管紧固组件，各模块协同构成完整的气路控制单元。

在二元混合气（如 Ar-CO₂、Ar-O₂等）的节气方案选型中，需重点考量流量控制的动态响应特性与气体组分稳定性。其中，由 smilegaz 团队研发的 SWGS 焊接流量控制系统表现突出，其通过多参数联动调控技术，在实现保护气消耗量降低 30%-40% 的同时，使焊缝合格率提升至 99.5% 以上，具体技术优势体现在以下方面：

核心技术优势

1. 焊缝质量的精准管控

通过建立焊接电流、电弧电压、行走速度的多变量耦合控制模型，SWGS 装置可实现关键工艺参数的实时补偿（调节精度达 ±2A/±0.5V）。该机制能有效抑制焊接过程中的飞溅、气孔等缺陷，经工艺验证，其可使焊缝熔深一致性提升 15%，热影响区（HAZ）宽度减少 20%，显著增强接头力学性能。

2. 能源与介质的高效利用

基于自适应参数优化算法，装置可动态匹配焊接负载与能源输入，在保证熔透率的前提下，使单位焊缝的电能消耗降低 12%-18%。同时，通过气体流量的阶梯式调节（最小调节步长 0.1L/min），大幅减少传统恒流量供气模式下的冗余消耗，尤其在断续焊接工况中节能效果更为显著。

3. 生产效率的量化提升

集成的自动化控制模块支持与焊接机器人的 IO 信号联动，实现焊接程序与气体控制的同步触发，较传统人工调节模式减少辅助时间 40% 以上。配合预设工艺数据库，可快速完成不同材质（碳钢、不锈钢、铝合金等）的参数切换，使生产线换型时间缩短至 5 分钟以内。

4. 作业安全与环保性能强化

采用电气隔离设计与急停连锁机制，将操作人员接触高压电、弧光辐射的风险降低 90% 以上。通过精准控制保护气流量与电弧能量，使焊接烟尘排放量减少 25%-30%，CO₂等温室气体排放符合 GB 13271-2014 工业炉窑排放标准，助力企业实现绿色生产认证。

二保焊节气装置的工作原理

该类装置采用电流 – 流量动态匹配机制：其核心检测单元通过霍尔传感器采集焊接回路的实时电流信号（采样频率 10kHz），经 MCU 处理后转化为气体流量指令。当焊接电流增大（如从 150A 升至 300A）时，控制器驱动 MFC 在 50ms 内将气体流量从 15L/min 线性调节至 25-30L/min，确保熔池区域形成有效保护气氛；当电流降至维弧状态（≤50A）时，流量同步降至 5-8L/min 的维持量，避免保护气无效流失。

弧焊节气的关键技术策略

SWGS 装置通过三重协同控制实现极致节气效果：

。起弧阶段流量缓冲

• 电流动态追踪响应

  ：基于 PI-D 控制算法，使流量调节滞后时间≤20ms，确保在电流快速变化（如脉冲焊接）时的保护连续性。
• 高频气阀时序控制

  ：配备电磁比例阀（响应时间≤10ms），在断弧 – 起弧循环中实现气体的毫秒级通断控制，使非焊接时段的气体泄漏量控制在 0.5L/min 以下。

技术总结

SWGS 弧焊气体控制系统通过高精度参数调控、动态响应优化与智能时序管理的技术整合，实现了焊接质量、生产效率与节能环保的协同提升。其在汽车制造、工程机械等高强度焊接场景中的应用验证表明，该装置可使单条生产线的年度运营成本降低 20-50 万元，同时推动焊接工艺向数字化、绿色化方向升级，为行业技术迭代提供了关键装备支撑。

动态气体调控技术：破解焊接保护气体浪费难题

在高端制造领域，焊接工艺的质量控制直接影响产品结构强度与服役性能。当前主流焊接机器人系统（如发那科、安川、OTC等品牌）在弧焊作业中普遍存在保护气体管理粗放的问题。传统供气系统采用固定流量模式，无法根据焊接电流变化动态调节，既造成资源浪费又影响焊接质量。

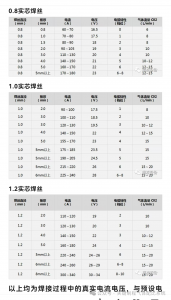

（以上截图参考瑞凌股份网络资料）

气体管理困境的根源

1. 刚性供气机制：焊接薄板材料时，低电流工况仍维持高气体流量
2. 保护不足风险：厚板焊接需大电流时，气体供应缺乏增量补偿
3. 成本环境双压：据统计，常规焊接中30%以上保护气体被无效消耗

SWGS智能气体调控系统创新突破

通过电流-气体耦合控制算法，SWGS系统实现三大技术革新：

实时动态响应机制

• 采用霍尔效应传感器毫秒级捕获电流波形
• 建立电流-气体数学模型：Qgas=k×I^α（Qgas为气体流量，I为焊接电流）
• 响应速度＜50ms，优于传统系统20倍



多维度闭环控制

自适应工艺扩展

• 支持平/立/仰焊位姿补偿算法
• 兼容MAG/MIG/TIG多种焊接工艺
• 配置焊接参数数据库（涵盖500+材料组合）

实证效益分析

某汽车零部件制造商引入SWGS系统后：

• 气体消耗量下降42%（年节约氩气86吨）
• 焊缝氧化缺陷率降低至0.3%（原基准5.1%）
• 单台机器人年节约成本￥128,000
• 碳减排量相当于种植340棵乔木

工业4.0时代的焊接进化

SWGS技术正在重塑焊接工艺流程：

1. 构建数字孪生气体管理系统
2. 实现焊接过程碳足迹精准计量
3. 打通MES系统能效管理接口

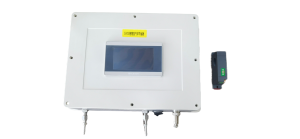

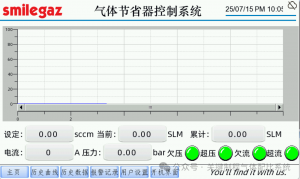

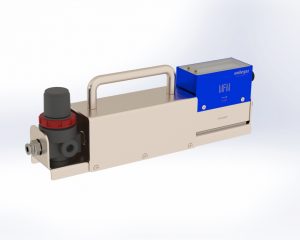

智慧型焊接气体节省器主要基于我司的核心技术产品做应用开发：

研创测控技术（福州）有限公司提供气体质量流量控制器及气体配比器技术咨询和产品服务。

WEB:www.smilegaz.cn

E-mail:peter@smilegaz.cn

工业集中供气系统是一种现代化集中供气，这种现代化的供气方法得到了社会普遍认可，它是一种将气源通过管路设计集中汇流到用气点的现代化供气设计；这种集中供气方式大大提高了效益，降低了人力资源的消耗并且安全美观，气体输出更加的稳定流畅；适用于氧气、氩气、二氧化碳、氢气、乙炔、丙烷、液化石油气等各种气体的输送。这种集中供气与传统气瓶供气方式相比具有相当大的优势；目前广泛运用于化工、造船、玻璃、食品、轻工、钢铁、电子、交通运输及航空航天等多个领域。

主要组成
由气源，汇流装置，配比装置，切换装置，调压装置，终端用起点，监控及报警装置等组成。

集中供气的优点
1、配有专门的控制设备，以排除每次更换气瓶时引入的杂质，确保管路气体终端的纯度。
2、不间断气体供应；气体控制系统可以手动或自动进行切换，以保证气体连续供给。
3、气体压力稳定；系统采用集中降压，亦可采用两级减压方式供气，供气更加稳定流畅。
4、高效益；通过供气控制系统可以充分使用气体，减少残余的气体，更科学更稳定更安全可以大大降低成本，避免安全隐患。
5、操作简单安全；所有气源集中在同一地方便于管理，管路设计科学方便用气输出，大大降低劳动强度。

集中供气系统与气瓶供气相比的优势
1、杜绝气瓶留余压的浪费，降低用气成本。
2、使用方便、操作简单，减少频繁换气瓶的繁琐劳动。
3、液体密闭存储，储量大，质量稳定。
4、排除了气瓶在使用和保管过程中的易发生的碰撞、气带磨损、安全间距等危险性。

实验室气路介绍：

实验室气体管路工程主要材质为不锈钢电解无缝钢管，所有气体管路的连接采用无缝焊接方式，管路最好安装在天花板下方，沿着墙壁来进行布局，便于检查和维修，实验室气体管道工程采用集中供气有以下优点:1.保持气体纯度：专用气瓶均配有冲洗阀，以排除每次更换气瓶时引入的杂质，确保了管路终端气体的纯度。
2.不间断气体供应：气路控制系统可以手动或自动方式在气瓶之间进行切换，以保证气体的连续供给。

3.低压警示：当气压低于警报限时，报警装置可自动启动报警。
4.气体压力稳定：系统采用两级减压（一级由供气控制系统调节，二级由使用点的控制阀调节）方式供气,可得到非常稳定的压力。
5.高效率：通过供气控制系统，可充分使用钢瓶中的气体，减少残余余量，降低用气成本。
6.操作简便：所有气瓶均集中在同一位置，减少了搬运安装等操作，更节约时间及成本费用。
7.减少气瓶的租金：采用中央供气系统，可减少对气瓶数量的要求，从而节省气瓶的租用和购买成本。

8.减少分子筛损耗：控制气体纯度可有效的减少数派对分子筛的使用量。

设计依据技术规范：
GB50235-2010《工业金属管道工程施工及验收规范》
GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》
JGJ91-93《科学试验室建筑设计规范》

GB50016-2006《建筑设计防火规范》
GB50029-2003《压缩空气站设计规范》

GB50177-2005《氢气站设计规范》 《压力管道安全管理与监察规定》
SH3063-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》
研究所试验室现有条件要求及其他相应标准规范

实验室常用仪器：
气相色谱仪：氮气、氦气和氩气用作载气，氢气用于火焰检测器的燃气
质谱仪：高纯氩气和氮气用作吹扫气或碰撞气
原子吸收仪：乙炔，氧气或者一氧化二氮用作助燃气
气质联用仪：氦气做载气，三重四级杆质谱的碰撞气体是氮气和氦气
液相色谱仪：蒸发光散射检测器用氮气
原子荧光室：氩气、液化气作燃气
氮吹仪：氮气

实验室常用气体：
氩气:Argon(Ar)
氧气:Oxygen(O2)
乙炔气:Acetylene(C2H2)
一氧化二氮:Nitrous oxide(N2O)
氦气:Helium(He)
氢气:Hydrogen(H2)
甲烷气:Methane(CH4)
压缩空气:Compress Air(CA)

钢瓶间设计说明：
采用半自动切换系统，保证不间断供气。确保实验的连续性。  采用多瓶供气，保证用气量。
气瓶集中摆放，方便换瓶等操作。
无气瓶在实验室内，节省空间，消除危险源。
安装有安全阀，保证使用安全。
有氮气吹扫功能，和排空功能，保证用气纯度。
有低压报警功能，当钢瓶没气时可提醒用户换气。
可燃气体设计有 PLC 控制系统，可以实现可燃气体报警器与紧急切断与风机联动。保证气体纯度。
不同气体采用不同材质，保证气体纯度。
根据气体种类采用不同连接方式

高压部分采用高压阀门控制保证用气安全

管道井说明 ：
所有连接管线采用自动焊接技术，保证使用安全。
所有气体管路都由高质量的铜管或不锈钢管（BA 级）组成。
可燃性气体在管道井安装有阻火器，提高安全系数。
氢气，乙炔设计气动控制阀门与 PLC 联动。
根据不同的用气量，选用不同尺寸管线。
气体管路支架间隔不大于 1.5 米。根据内径最小的气体管路确定支撑距离。
